Çatıdaki bir güneş panelinde rüzgâr etkisi, yalnızca panelin eğimine bağlı değil. Çatı kenarında değişen hava akışı, aynı panelin farklı konumlarda farklı basınçlarla karşılaşmasına neden olabiliyor. Bu çalışmada aynı paneli iki çatı konumunda ve iki yönde karşılaştırdık.

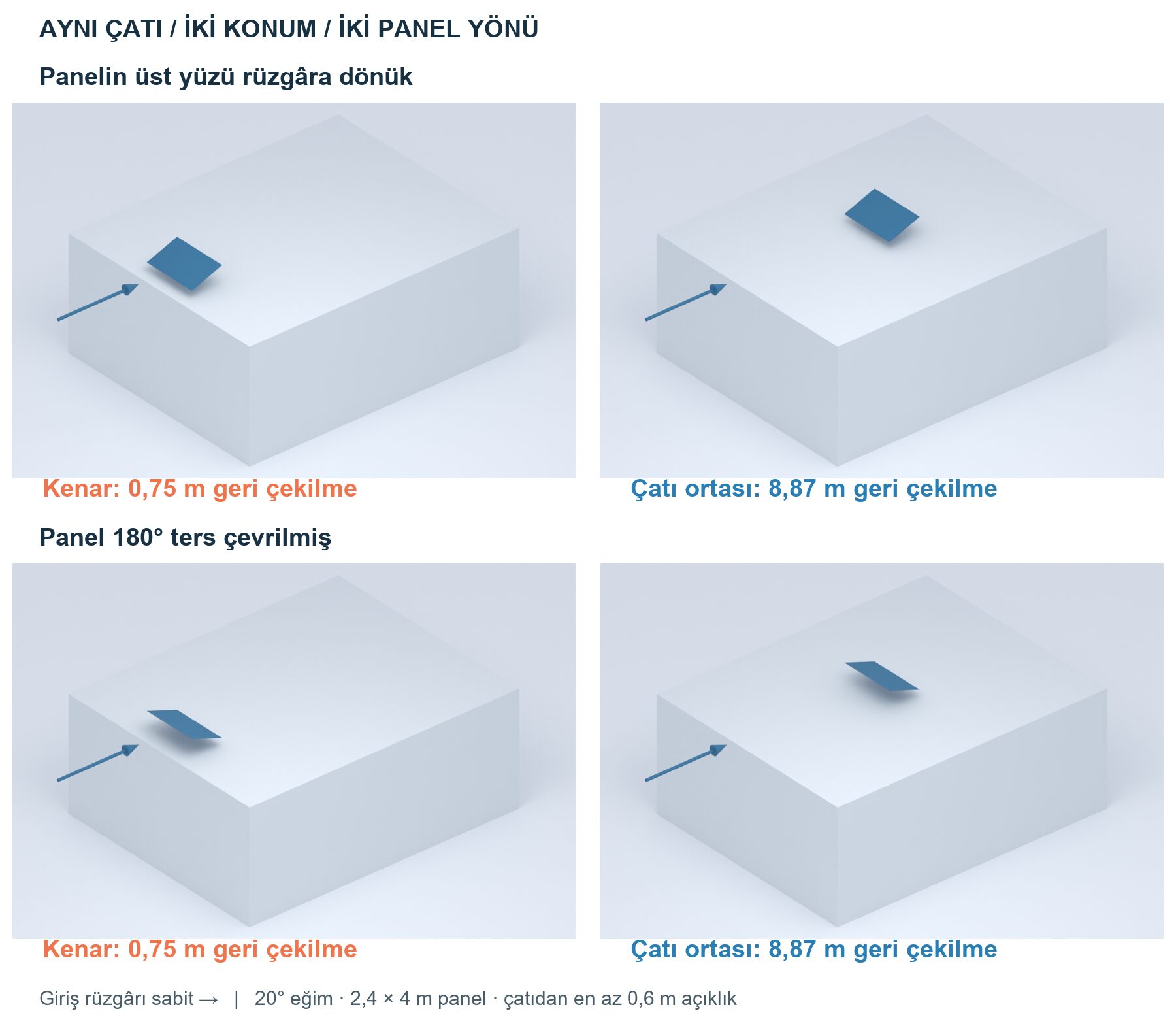

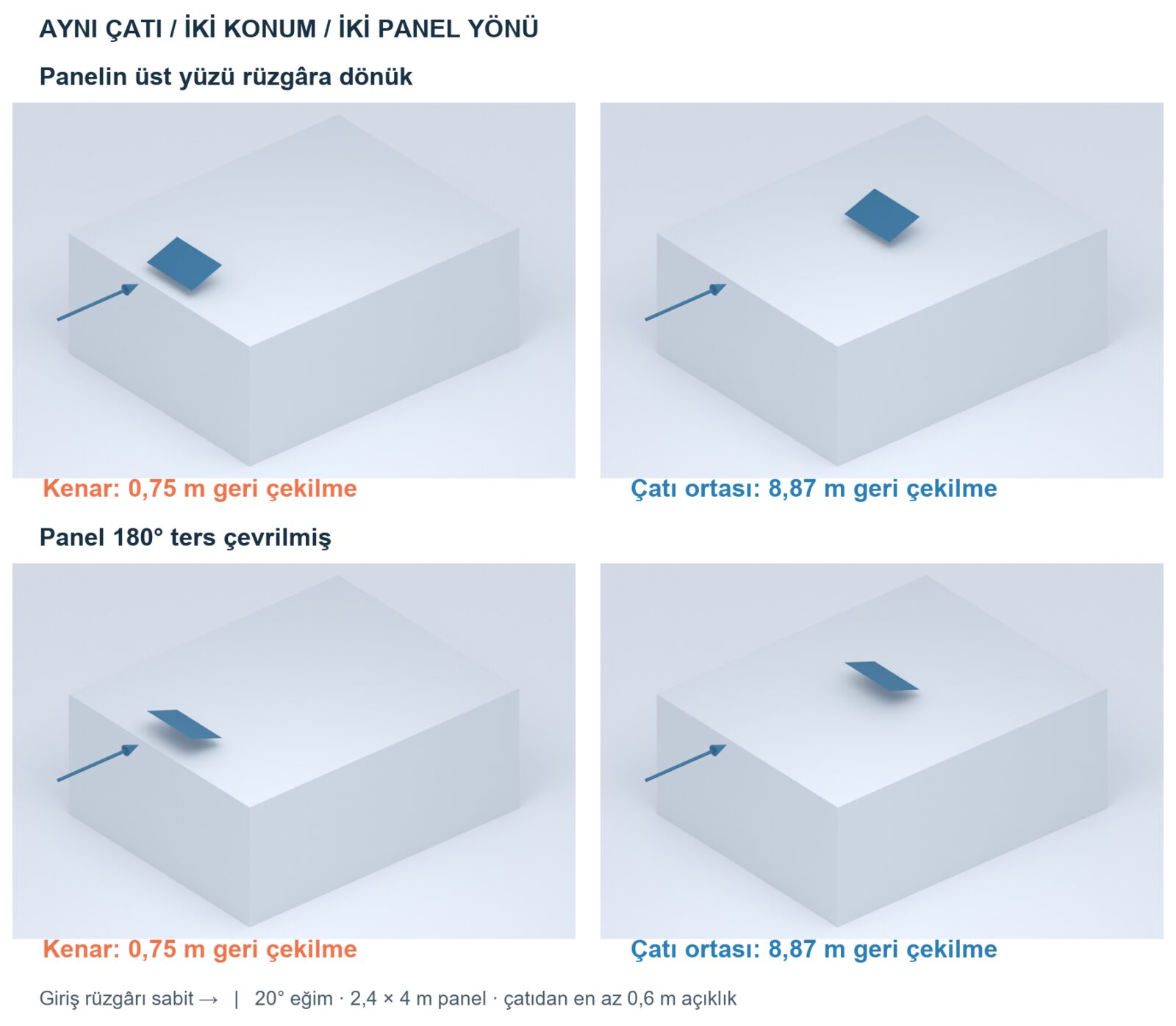

Karşılaştırmada 20 × 16 × 8 m düz çatılı bir bina ve 20° eğimli, 2,4 × 4 m bir panel kullandık. Panelin çatıyla arasındaki en küçük açıklık 0,6 m. Yerleşimler, rüzgârın geldiği kenardan 0,75 m içeride ve çatı ortasında; dört durumda da rüzgâr 10 m/s ve aynı yönde.
Rüzgâra dönük durumda panelin üst yüzü rüzgârın geldiği tarafa bakıyor. 180° ters çevrilmiş durumda paneli düşey ekseni çevresinde döndürdük; çatıdaki yeri ve eğimin büyüklüğü aynı kaldı.

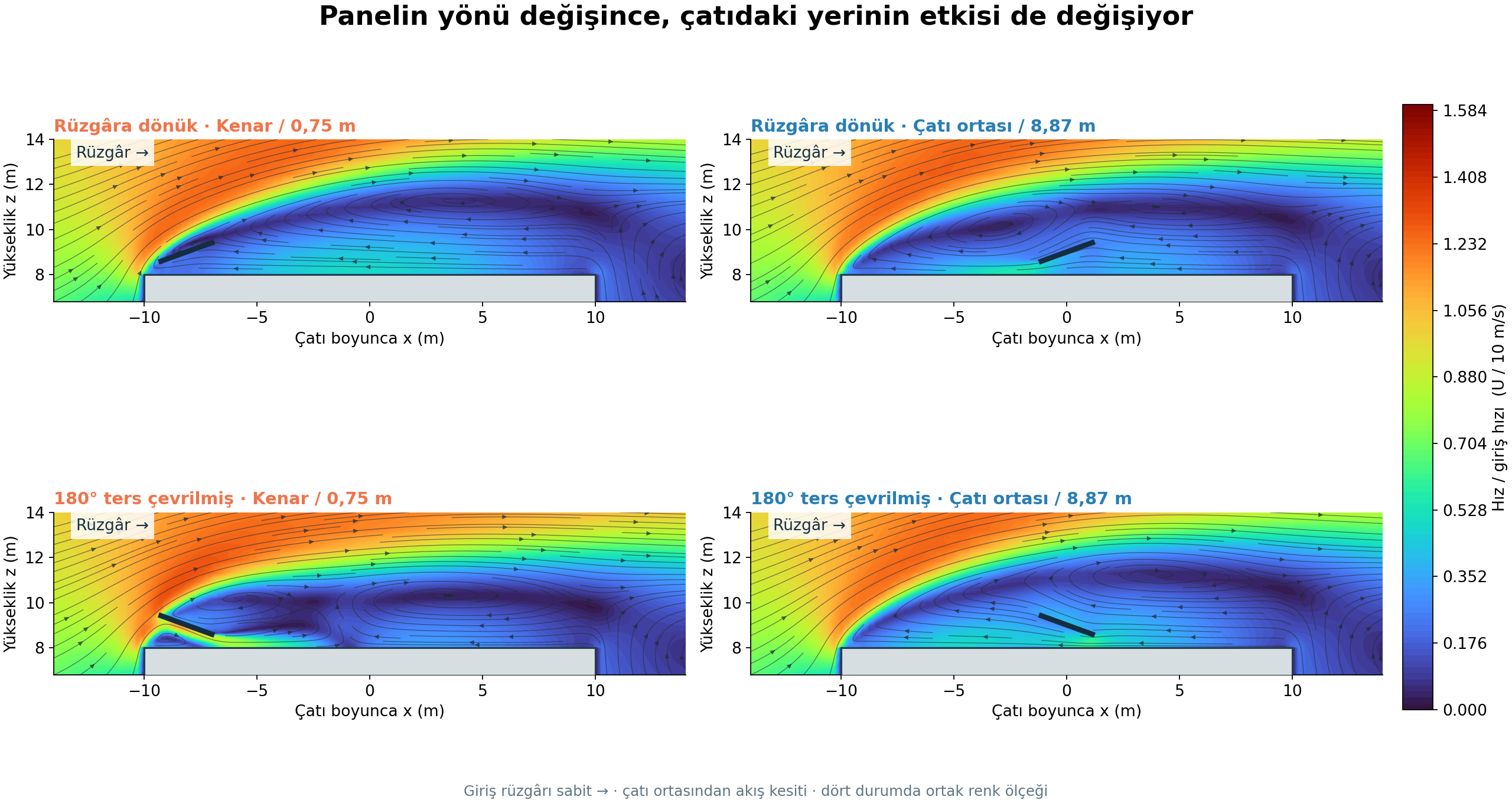

Hava, çatı kenarında yüzeyden ayrılıp yukarı yöneliyor; çatı üzerinde bir bölümü geri dönebiliyor. Böylece panelin üstünden ve altından geçen akış, çatıdaki yerine göre değişiyor. Renkler yerel hızın 10 m/s rüzgâra oranını, çizgiler ise akışın izlediği yolları gösteriyor. Dört görünümde aynı renk ölçeği kullanılıyor.

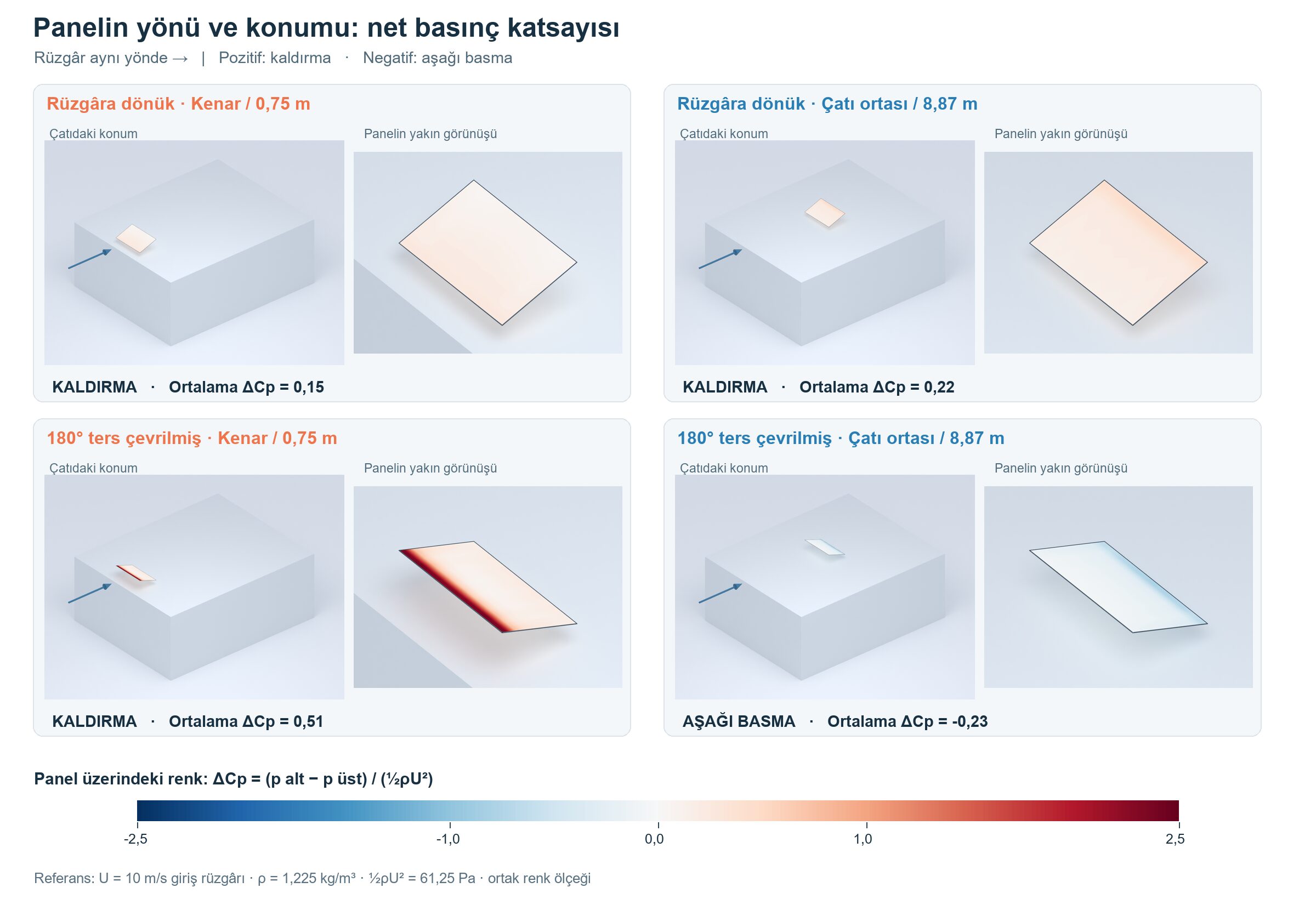

Panelin kaldırılması veya aşağı bastırılması, alt ve üst yüz arasındaki basınç farkına bağlı. Alt yüz basıncı daha yüksekse net etki kaldırma, üst yüz basıncı daha yüksekse aşağı basma yönünde. Haritalardaki kırmızı tonlar kaldırmayı, mavi tonlar aşağı basmayı gösteriyor.
Net basınç katsayısını ΔCp = (p alt − p üst) / (½ρU²) ile hesapladık. Burada U = 10 m/s giriş rüzgârı, hava yoğunluğu ρ = 1,225 kg/m³; dolayısıyla payda, giriş rüzgârının dinamik basıncı olan 61,25 Pa. Böylece dört yerleşimi aynı giriş rüzgârına göre boyutsuz bir katsayıyla karşılaştırıyoruz. Tablodaki katsayılar panel alanı boyunca alınan ortalamalardır.
| Panel yönü | Çatı konumu | Ortalama ΔCp | Yaklaşık ortalama net basınç |
|---|---|---|---|
| Rüzgâra dönük | Kenar / 0,75 m | +0,15 | +9,2 Pa |
| Rüzgâra dönük | Çatı ortası / 8,87 m | +0,22 | +13,7 Pa |
| 180° ters çevrilmiş | Kenar / 0,75 m | +0,51 | +31,1 Pa |
| 180° ters çevrilmiş | Çatı ortası / 8,87 m | -0,23 | -14,2 Pa |

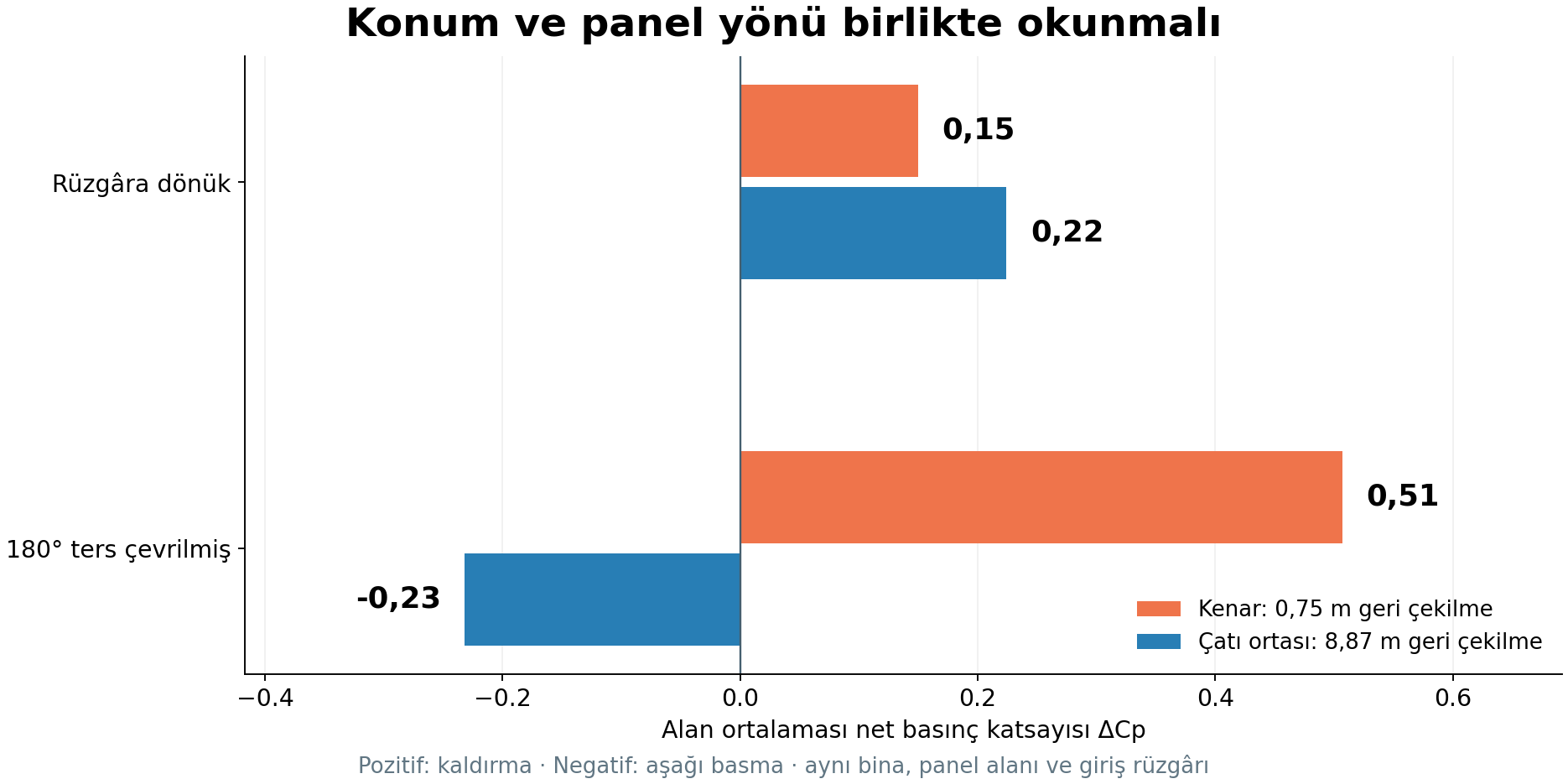

Pozitif değerler kaldırmayı, negatif değer aşağı basmayı ifade ediyor. Panel rüzgâra dönükken onu çatı ortasına taşımak ortalama kaldırmayı artırdı. Paneli 180° çevirmek kenardaki kaldırmayı büyüttü; çatı ortasında ise net etki aşağı basma yönüne döndü.
Bu örnek, çatı kenarından uzaklığın tek başına yeterli bir ölçüt olmadığını gösteriyor. Panelin çatıdaki yeri ile yönünü birlikte değerlendirmek gerekiyor.
Sonuçlar, parapetsiz tek bir bina ve tek bir panel için seçilen rüzgâr yönündeki ortalama davranışı gösteriyor. Ani rüzgâr darbeleri, komşu binalar ve panel sıraları bu karşılaştırmaya dahil değil; sayılar bağlantı boyutlandırması için tasarım yükü olarak kullanılamaz.
