Yoğun yapılaşmış alanlarda rüzgar yükü hesabı yapılırken mesele yalnızca ana binanın boyutları değildir. Yakındaki yapıların varlığı da rüzgar alanını değiştirir ve bu değişim cephe ile çatı üzerindeki basınç dağılımına doğrudan yansır. Bu noktada temel soru şudur: EN 1991-1-4 komşu bina etkisini gerçekten ne kadar temsil eder?
Bu soruya doğru cevap verebilmek için önce standardın neyi amaçladığını net koymak gerekir. EN 1991-1-4, bir bina etrafındaki akışı detaylı biçimde çözmek için yazılmış bir aerodinamik model değildir. Amacı, yakın çevrenin etkisini tamamen dışarıda bırakmadan, pratik ve yönetmelik uyumlu bir tasarım yaklaşımı sunmaktır. Başka bir deyişle, standart komşu yapı etkisini kabul eder ama bunu CFD’nin yaptığı gibi akış yapısını ayrıntılı biçimde çözerek değil, sadeleştirilmiş mühendislik parametreleri üzerinden temsil eder.
Yönetmelik Ne Yapar, Ne Yapmaz?
EN 1991-1-4, yakın çevredeki yapıların rüzgar alanını değiştirebileceğini açıkça kabul eder. Daha yüksek komşu yapıların neden olabileceği hız artışları ve yakın yerleşimli yapıların genel etkileri, sadeleştirilmiş çevresel kabuller üzerinden hesaba katar. Ancak bu temsil düzeyinin sınırı da nettir. Standart, iki bina arasındaki akışın tam olarak nerede hızlandığını, hangi kenarda ayrılmanın kuvvetlendiğini, iz bölgesinin nasıl yeniden organize olduğunu veya yerel emme piklerinin hangi yüzeylerde yoğunlaştığını çözmez.
Özellikle paralel bir komşu bina düşünüldüğünde bu ayrım daha görünür hale gelir. Böyle bir yerleşimde gerçek akış, iki yapı arasındaki boşlukta hızlanır ve bazı yüzeylerde yerel etkileri büyütebilir. EN 1991-1-4 ise bu davranışı yönlenmeye duyarlı ayrıntılı bir akış problemi olarak ele almaz. Pratikte daha çok genel bir hızlanma, perdeleme veya yakın yapılaşmanın ortalama etkisi düzeyinde çalışan bir temsil sunar. Bu nedenle hesap çıktısı, yerel akış mekanizmasını gösteren bir dağılım haritası değil, standart cephe ve çatı bölgeleri için tanımlanmış genel tasarım basınçlarıdır.
Dolayısıyla yönetmeliği değerlendirirken onu bir akış çözücüsü gibi okumamak gerekir. EN 1991-1-4’ün yaptığı şey, komşu bina etkisini tasarım açısından kullanılabilir bir düzeye indirgemektir. Bu, özellikle erken tasarım ve yönetmelik uyumlu yük tanımı açısından güçlü bir çerçeve sağlar. Ancak bu çerçeve, komşu binanın akışı yerel olarak nasıl yeniden düzenlediğini ayrıntılı biçimde açıklamayı hedeflemez.
EN1991-1-4 Nasıl Hesaplandı?

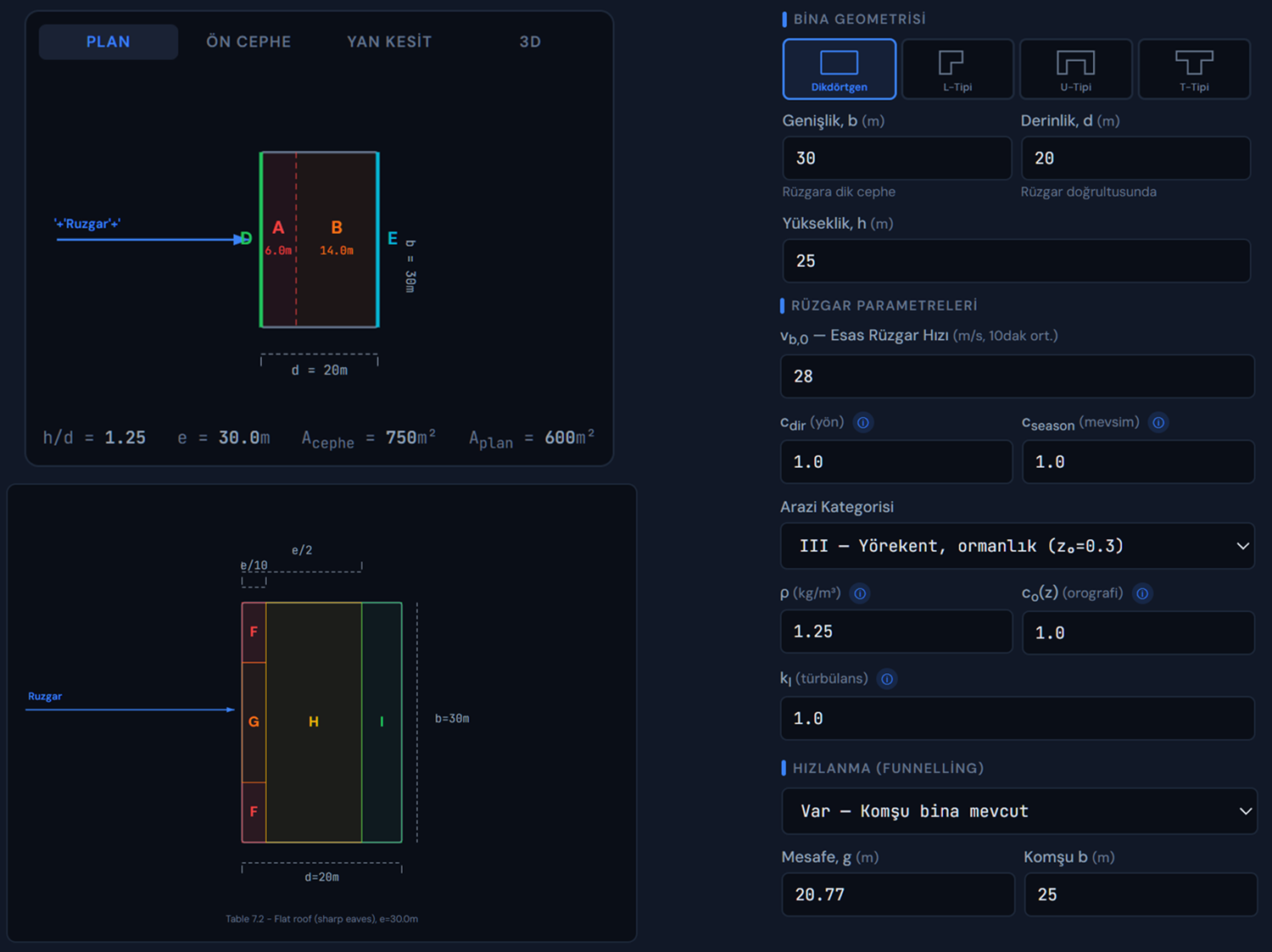

Bu yazıda yer verdiğim görseldeki girdiler, EN 1991-1-4’e göre çalışan ücretsiz hesap aracımız Alkazar WindCalc üzerinden oluşturuldu.

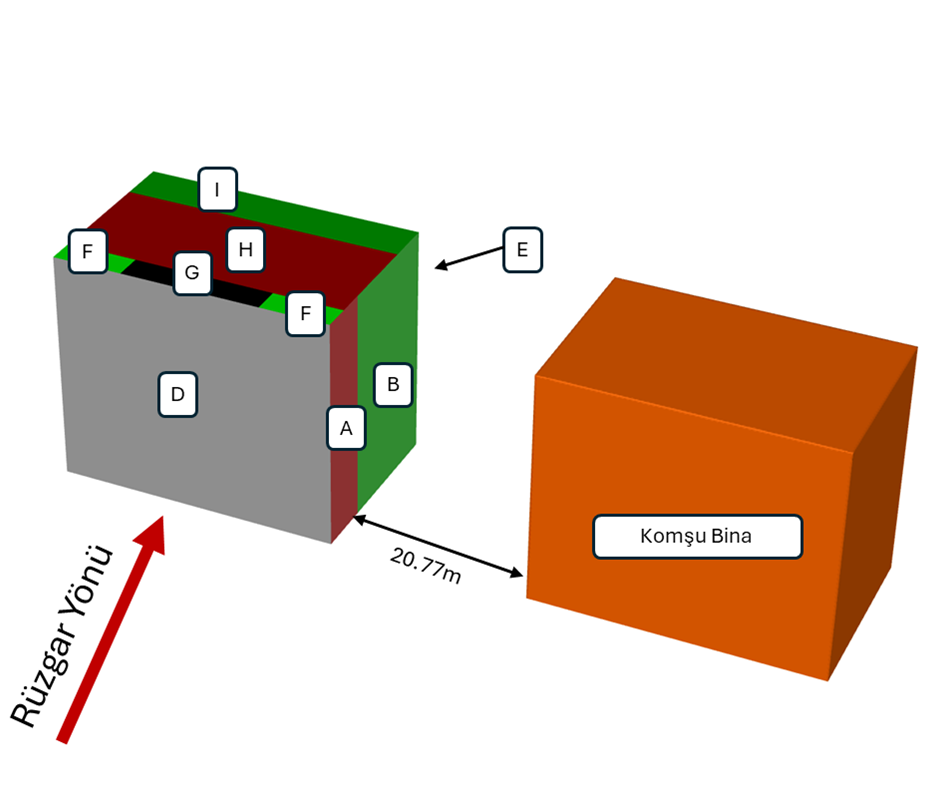

Kurulum tarafında benchmark geometri sade tutuldu. Ana yapı 30 m genişliğinde, 20 m derinliğinde ve 25 m yüksekliğinde dikdörtgen bir blok olarak tanımlandı. Referans rüzgar hızı 10 m yükseklikte 28 m/s alındı. Arazi kategorisi III () kullanıldı. Komşu yapı etkisi ise aynı genel kurgu içinde, komşu binanın varlığı ve açıklık ilişkisi üzerinden modele dahil edildi. Böylece komşu yapı etkisi, EN 1991-1-4’ün izin verdiği sadeleştirilmiş hesap çerçevesi içinde değerlendirildi.

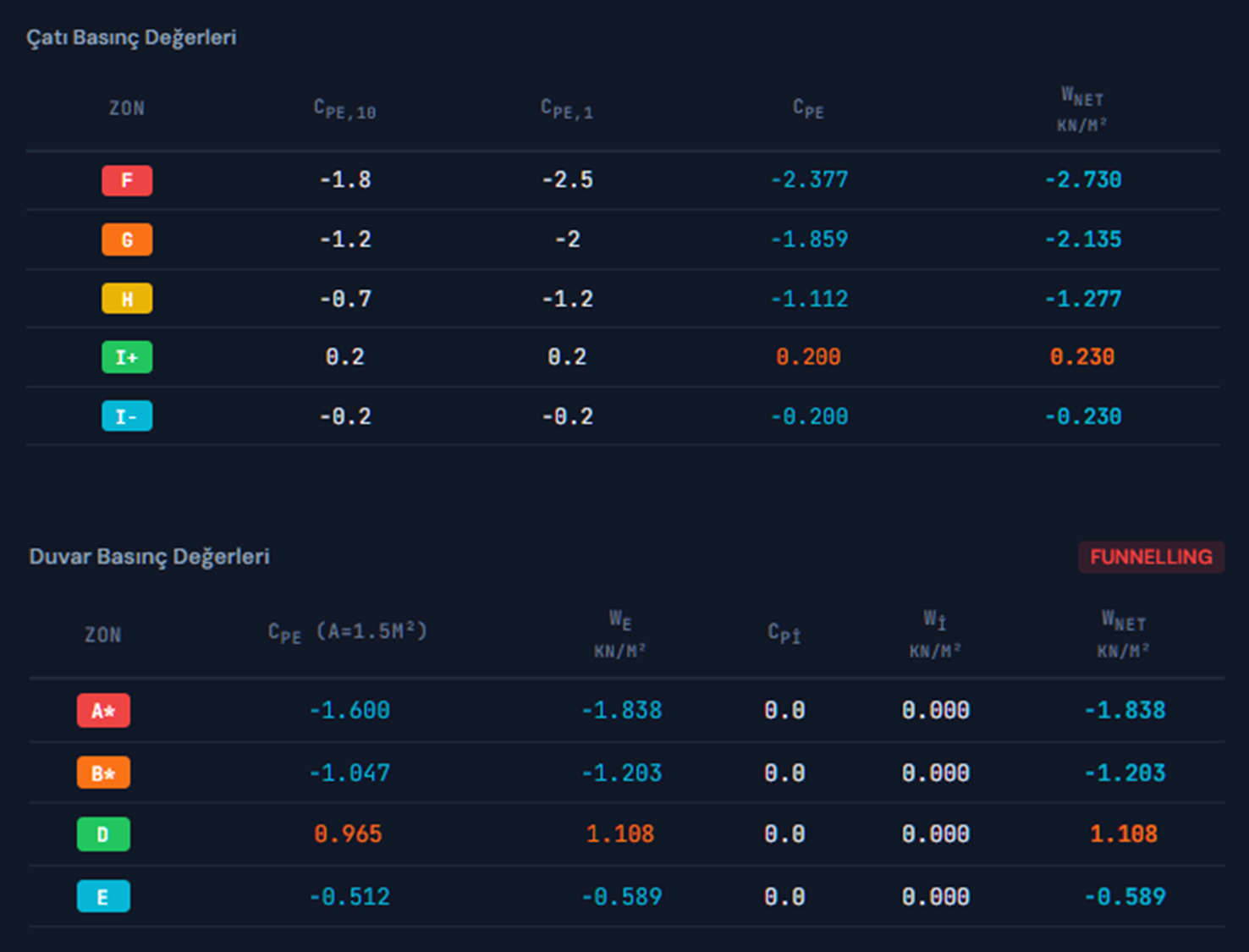

Bu nedenle EN 1991-1-4 tarafındaki görsel, çözülmüş bir akış alanından çok, standartlaştırılmış bir tasarım çıktısını temsil eder. Duvar ve çatı bölgeleri ayrı ayrı gösterilir, ilgili dış basınç katsayıları ve net tasarım basınçları bu zone’lar üzerinden okunur. Komşu bina etkisinin sisteme girdiği yer de tam olarak burasıdır. Etki vardır, ancak zone bazlı ve sadeleştirilmiş bir temsil düzeyi içinde vardır.
Paralel komşu bina senaryosu neden iyi bir örnek?
Paralel komşu bina yerleşimi, EN 1991-1-4’ün komşu bina etkisini hangi düzeyde temsil ettiğini anlatmak için iyi bir örnektir. Çünkü bu durumda iki yapı arasındaki etkileşim daha okunaklı hale gelir. Akış, iki kütle arasındaki boşlukta sıkışarak hızlanır ve bu etki özellikle kenar, köşe ve çatı bölgelerinde daha belirgin hale gelebilir. Gerçek akış açısından bakıldığında burada yalnızca genel bir hızlanma değil, yüzey boyunca yeniden dağılan bir basınç alanı söz konusudur.

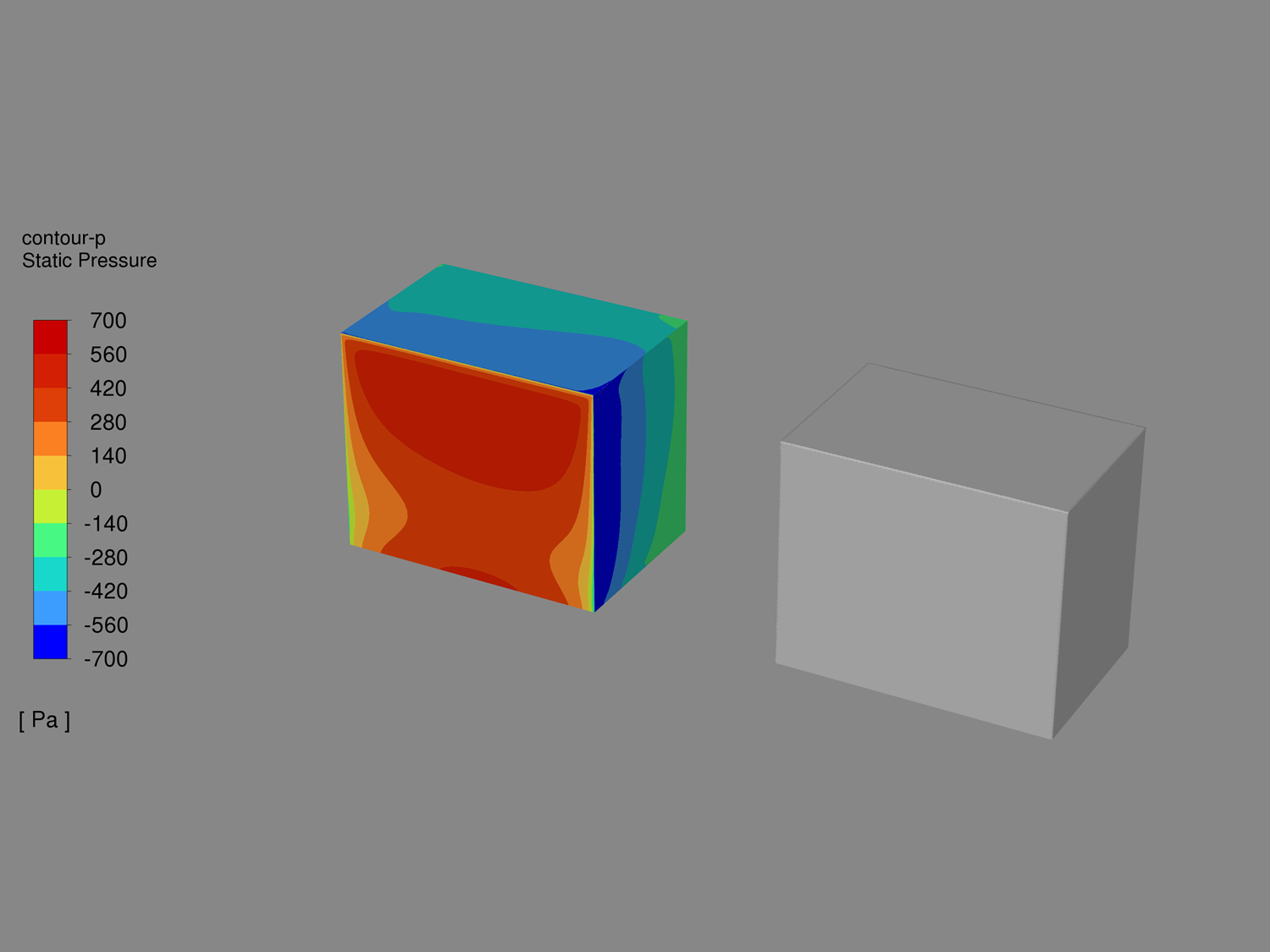

Bu ayrım, paralel komşu bina için alınmış CFD contour görseli ile EN 1991-1-4 çıktısı yan yana incelendiğinde daha net görülür. CFD tarafında basınç, bina yüzeyinde sürekli bir alan olarak dağılır. Analiz sonucunda, iki bina arasındaki daralan akış yolu nedeniyle yerel hızlanmalar oluşmuş, özellikle yan kenar, çatı ve komşu binaya bakan yüzeylerde daha kuvvetli emme alanları gözlenmiştir. Buna karşılık komşu binanın varlığı, rüzgar alan cephe üzerindeki pozitif basınç dağılımını daha asimetrik hale getirmiştir. Yani CFD, komşu binanın etkisini yalnızca tek bir düzeltme olarak değil, akışın bütün yüzey üzerindeki yeniden organizasyonu olarak okur.
EN 1991-1-4 tarafında ise aynı problem farklı bir çözünürlükte ele alınır. Sonuç, yüzeye yayılmış sürekli bir contour olarak değil, A, B, D, E ya da F, G, H gibi standart bölgeler için tanımlanmış tasarım basınçları olarak verilir. Bu fark yalnızca sunum biçimiyle ilgili değildir. Aynı zamanda her iki yaklaşımın problemi hangi düzeyde temsil ettiğini de gösterir. Biri akış alanını ve yüzeydeki basınç dağılımını görünür hale getirir, diğeri ise aynı fiziksel durumu yönetmelik uyumlu, zone bazlı bir tasarım yüküne dönüştürür.
Asıl Mühendislik Çıkarımı
Buradaki temel çıkarım şu: EN 1991-1-4 komşu bina etkisini tamamen dışarıda bırakmaz. Ancak bu etkiyi, komşu yapının yönlenmesine ve yerel akış yapısına bağlı ayrıntılı bir aerodinamik etkileşim olarak da çözmez. Yaklaşım daha çok genel rüzgar alanı değişimi üzerinden çalışan, pratik ve güvenli tarafta kalan bir tasarım çerçevesi sunar. Bu örnekte de EN 1991-1-4 hesabı, CFD contour’da görülen yerel dağılımı birebir tarif etmek yerine daha geniş ve genelde tutucu bir tasarım zarfı üretir. Bu nedenle ön boyutlandırma, yönetmelik uyumlu ilk tasarım ve standart cephe yüklerinin tanımlanması için güçlü bir başlangıç noktası sağlar.
Paralel komşu bina gibi iki yapı arasındaki etkileşimin kuvvetlendiği durumlarda ise mühendislik sorusu yalnızca tasarım basıncının büyüklüğü değildir. Bu basıncın cephe ve çatı yüzeylerinde nasıl yeniden dağıldığı da önem kazanır. O noktada mesele yalnızca genel hızlanma etkisi olmaktan çıkar. Yerel akış düzeni, ayrılma bölgeleri ve emme yoğunlaşmaları tasarım açısından belirleyici hale gelir. Yönetmelik ile ayrıntılı akış çözümü arasındaki sınır da tam burada görünür olur.
Sonuç
Soruya yeniden dönersek, EN 1991-1-4 komşu bina etkisini hangi düzeyde temsil eder?
Bu noktada cevap nettir: Yönetmelik bu etkiyi tasarım açısından kullanılabilir, sadeleştirilmiş ve güvenli tarafta kalan bir düzeyde temsil eder. Yakındaki bir yapının varlığını, genel rüzgar alanı değişimi olarak hesaba katabilir. Ancak komşu binanın yönlenmeye bağlı olarak akışı nasıl yeniden düzenlediğini, iki bina arasındaki boşlukta hangi yerel etkilerin oluştuğunu ve bu etkilerin cephe ile çatı yüzeylerinde nerelerde yoğunlaştığını ayrıntılı biçimde açıklamaz. Yani komşu binayı hesaba katar, fakat onun yarattığı akış fiziğini çözmez. Bunun yerine, yönetmelik uyumlu ve çoğu durumda güvenli tarafta kalan bir tasarım yükü yaklaşımı sunar.
