Veri Merkezi CFD Soğutma Analizi

Veri merkezleri artık yalnızca uptime ve PUE ile tanımlanmıyor. Gerçek fark; şebeke kesintileri, aşırı sıcaklar, rüzgâr kaynaklı yeniden dolaşım (recirculation) ve bugünün tasarım kabullerini aşan gelecek iklim koşulları altında ne kadar süre çalışmaya devam edebildikleriyle ortaya çıkıyor. Alkazar olarak veri merkezlerini, değişen iklime maruz kalan fiziksel sistemler olarak tasarlıyor ve değerlendiriyoruz; mühendislik hassasiyetini, regülasyon uyumunu ve finansal risk zekâsını, CFD ile doğrulanmış hava akışından ileriye dönük iklim dayanıklılığı metriklerine kadar tek bir akışta birleştiriyoruz.

Kısa özet: Dış akıştan beyaz alana, gri alan termal güvenliğinden geçici rejim (transient) dayanıklılığına: sınır şartları site-spesifik iklim verisiyle kalibre edilen, müşterinin onaylı çözücüleri üzerinde koşturulan ve karar-hazır formatta teslim edilen uçtan uca bir CFD ve termal güvenlik analitiği hizmeti sunuyoruz.

Ne problemi çözüyoruz?

“Standartlara uygun” görünen bir tasarımın ardında, işletmeye geçtikten sonra ortaya çıkan boşluklar sık karşılaşılan bir örüntü izliyor:

  • Gelecekteki aşırılıkları değil, yalnızca geçmiş iklim verilerini esas alan soğutma tasarımları
  • 2D tasarım araçlarında görünmeyen bypass ve yeniden dolaşım riskleri
  • Şebeke kesintileri ve geçici (transient) durumlar sırasında tanımlanmamış sistem davranışları
  • Nicel olarak ölçülmemiş iklim riskleriyle alınan yatırım kararları

Bu belirsizlikleri, ölçülebilir ve karar almaya hazır çıktılara dönüştürüyoruz.

Dört CFD hizmeti

Veri merkezi CFD çalışmalarını dört hizmet hattında topluyoruz. Her hattın kendi senaryo grubu vardır (aşağıdaki Senaryo Kütüphanesi’nde numaralandırılmıştır) ve projeye göre tek başına ya da bütüncül bir paket olarak devreye alınabilir.

1. Dış Akış & Cephe (E)

Soğutma performansındaki kayıpların önemli bir kısmı binanın dışında oluşur. Bina geometrisi ve çatı yerleşimini; jeneratör, dry-cooler, chiller ve IEC ünitelerinin egzoz davranışını; hakim rüzgâr yönlerini ve lokasyona özgü meteorolojiyi birlikte modelleyen dış akış CFD analizi ile jeneratör egzozunun taze hava girişine geri dönüp dönmediğini, kondenserin kendi sıcak havasını yutup yutmadığını ve cephe/çatı ekipmanının maruz kaldığı rüzgâr yükünü ortaya koyuyoruz.

  • Hakim ve en olumsuz rüzgâr yönleri
  • Egzoz plume dağılımı ve geri emilim oranı
  • Hava alma ağızlarında kirletici konsantrasyonu
  • Cephe/çatı rüzgâr yüklemesi (VDI 3783-12)
  • Yaya seviyesinde konfor haritalaması

Bu hizmetin yöntemini ve örnek çıktılarını ayrı bir sayfada derliyoruz: Veri Merkezi Dış Akış ve Egzoz Analizi.

2. Beyaz Alan / Data Hall (I1–I3)

IT salonlarını yüksek çözünürlüklü CFD ile modelliyoruz: rack seviyesinde hava akışı ve sıcaklık homojenliği, CRAH/CRAC/IEC/In-Row sistem etkileşimleri, AG panoları ve N/N+1/N+2 yedeklilik senaryolarının doğrulanması.

  • Tam yük normal işletme baseline’ı
  • AHU arızası (N+1 testi) ve chiller/CHW-loop arızası
  • Rack girişi sıcaklık (SIT) takibi, maksimum 35/40°C
  • Layout optimizasyonu iterasyonları
Döşeme altı ekipman düzeninin rack hava dağılımına etkisi
Döşeme altı ekipman ve bu sebepli oluşan hava dağılımındaki bozulma, bazı kabinetler için yeterli hava sirkülasyonunu engeller.

Sonuç: hem sürekli rejimde hem arıza durumlarında gizli hot-spot’ların ortadan kaldırıldığı, doğrulanmış termal uyum.

3. Gri Alan / Tesisat Odaları (I4–I5)

AG panoları, UPS, batarya, trafo ve chiller odalarındaki termal güvenlik, beyaz alan kadar kritiktir; bu hacimlerdeki bir sıcaklık tepe noktası doğrudan ekipman ömrünü kısaltır. Yaz zirve yükü (ASHRAE tasarım günü + tam yük) ve batarya termal güvenlik zarfı bu hizmetin odağındadır.

  • Yaz zirve kombinasyonu ve havalandırma fanı arıza senaryosu
  • Batarya odası 15–30°C zarfı
  • Jaluzi/menfez debi yeterliliği
  • Üretici bazında ekipman toleransları

4. Transient / Süreklilik (T1)

Statik analiz, tasarım noktasında dengeye ulaşmış durumu gösterir; oysa kritik olan an geçiş anıdır. Zamana bağlı (transient) CFD ile şebeke kesintisini, kompresör durma/yeniden devreye girme sekanslarını, yalnızca fanların çalıştığı geçiş pencerelerini ve jeneratör arıza zincirini (utility fail → 3 deneme yeniden başlatma → catcher jeneratör) uçtan uca simüle ediyoruz.

Transient Resilience Window™: şebeke kesintisi sonrası, rack yüzey sıcaklıklarının SLA sınırları (ör. ≤27°C) içinde kaldığı kesin süre. Bu yaklaşım dayanıklılığı bir varsayım olmaktan çıkarıp ölçülebilir bir performans göstergesine dönüştürür.

  • 3 deneme yeniden başlatma kuralı
  • UPS destekli fan + CHW pompası davranışı
  • TES (Thermal Energy Storage) etkisi
  • Sürekli soğutma muafiyeti değerlendirmesi
  • Conjugate Heat Transfer (CHT) modellemesi

Senaryo kütüphanesi: E1–E5 / I1–I5 / T1

Bütüncül bir CFD taraması eksiksiz bir senaryo seti gerektirir. Aşağıdaki tüm senaryoları tek çatı altında organize ediyoruz; her senaryo, birim bedel üzerinden fiyatlanabilen bir mini-paket olarak sahanın sınıflandırmasına (Hybrid / Core / Edge / Elektrik Odaları) göre kombine edilir.

Dış akış senaryoları (E1–E5)

Kod Senaryo Kapsam
E1 Hakim rüzgâr, egzoz dağılımı En sık görülen rüzgâr yönü ve hızında egzoz plume dağılımı
E2 En olumsuz yön, geri emilim Hava alma ağızları için en kritik açı; geri emilim oranı ve ağızdaki konsantrasyon
E3 Kirletici konsantrasyon haritası NOₓ, CO ve partikül dağılımının mekânsal haritalanması
E4 Cephe & çatı rüzgâr yüklemesi VDI 3783-12 esaslı ekipman yüzey basıncı (ESP) değerleri
E5 Yaya konforu & güvenliği Yaya seviyesinde rüzgâr konfor kriterleri

İç akış, kararlı hâl (I1–I5)

Kod Senaryo Kapsam
I1 Tam yük normal işletme Tüm sistemler tasarım yükündeyken termal baseline dağılımı
I2 AHU arızası (N+1 testi) Bir soğutma ünitesi devre dışıyken rack giriş sıcaklıkları
I3 Layout optimizasyonu Rack / yerleşim ayarlarının iterasyonu
I3.a Mitigasyon önerileri (opsiyonel) Tespit edilen hotspot’lar için ek iterasyon
I4 Yaz zirve + tam yük ASHRAE n=50 tasarım günü koşulları altında tam yük
I5 Gri alan termal güvenliği UPS, batarya ve trafo odalarında sıcaklık zarfı

Transient & ek kalemler (T1+)

Kod Senaryo Kapsam
T1 Jeneratör arıza zinciri Şebeke kesintisi → 3 deneme yeniden başlatma → catcher jeneratör; zamana bağlı termal yanıt
Opsiyonel Ek salon / elektrik odası Proje ölçeğine göre tekrarlanabilir, birim bedelle
Opsiyonel Layout değişikliği sonrası re-run Tasarım iterasyonu sonrası birim bedelle tekrar koşum

Sınır koşulu zinciri: iklimden CFD girdisine

Bir CFD sonucunun güvenilirliği, altında yatan meteorolojik veri kadar sağlamdır. Dört adımlı bir zincir; her proje için lokasyona özgü, istatistiksel olarak temsil gücü olan bir rüzgâr / sıcaklık / nem rejimi üretir ve bunu doğrudan çözücüye besler.

  1. Yeniden analiz verisi (ERA5, 1979+). Lokasyon için 1979’dan bugüne uzanan saatlik ECMWF ERA5 verisi kullanılır; rüzgâr gülü, atmosferik stabilite sınıfları ile sıcaklık ve nem dağılımı bu kayıttan çıkarılır.
  2. İstasyondan sahaya düzeltme. En yakın meteoroloji istasyonuna karşı ölçülen fark üzerinden bias düzeltmesi uygulanır; topografya ve kentsel pürüzlülük etkisi ayrıca hesaba katılır.
  3. ASHRAE tasarım günü zarfı (n=50). ASHRAE Fundamentals n=50 sıcaklık zarfı uygulanarak yaz ve kış uç değerleri ile güvenlik marjlı termal yükler tanımlanır.
  4. Kalibre atmosferik sınır tabaka profilleri. Elde edilen istatistik; senaryo bazında atmosferik sınır tabaka profiline, türbülans yoğunluğuna ve yüzey pürüzlülüğü (z₀) değerine dönüştürülerek çözücüye CFD girdisi olarak beslenir.

Bu zincirin neden tek bir standart tablo satırından ibaret bırakılamayacağını, örnek bir sahada uyguladığımız ASHRAE tasarım koşulları üzerine yazdığımız teknik incelemede sayısal olarak gösteriyoruz: ısıtma tasarım sıcaklığı yalnızca son 25 yıllık pencereye dayandığında 2,1 K iyimser çıkıyor ve serbest soğutma penceresi yılda 454–557 saat farklı hesaplanıyor. İkinci adımdaki istasyondan sahaya düzeltme de aynı mantıkla; ölçülen gece/gündüz farkı ayrı ayrı taşınarak yapılır.

Araç-agnostik çözücü politikası

Yazılım lisansı satmıyoruz. Bunun pratik iki sonucu var: araç önerimiz bir satış çıkarına bağlı değildir ve müşterinin onaylı yazılım listesi varsa teslim o ortamda yapılabilir. Hyperscaler ve kolokasyon tedarik zincirinde çalışan yükleniciler için bu, satın alma sürecindeki bir engeli kaldırır; mevcut bir CFD lisansı olup kapasitesi olmayan işletmeciler için ise model kendi ortamlarında devredilebilir hâlde teslim edilir.

Çözücü; senaryo tipine (dış akış / iç akış / transient) ve müşterinin Onaylı Yazılım Listesine göre proje bazında seçilir. Projeye göre çalıştığımız çözücüler arasında Cadence 6SigmaDC, ANSYS Fluent, OpenFOAM, Simcenter STAR-CCM+, Cradle SC Stream ve TileFlo yer alır; kurumsal bir çözücü standardınız yoksa proje için en uygun aracı öneririz.

Araç seçiminden bağımsız olarak her final rapor aynı bilgiyi belgeler: tool seçimi, mesh özeti, türbülans modeli, yakınsama kriterleri ve izleme probu konumları. Sonuç, hangi çözücüyle üretilmiş olursa olsun aynı denetlenebilirlik seviyesinde teslim edilir.

Referans standartlar

Tüm teslimatlar; kabul kriterleri koşum başlamadan önce müşteriyle kilitlenecek şekilde, aşağıdaki referans standartlara karşı değerlendirilir:

  • ASHRAE TC 9.9 (A1–A2) sıcaklık zarfı
  • Maksimum SIT (rack girişi sıcaklığı) 35/40°C limitleri
  • VDI 3783-12 atmosferik dağılım protokolü
  • ASHRAE 62.1 ve ASHRAE Fundamentals
  • EN 16798-3 ve ISO 16817 havalandırma standartları

Teslimatlar

Çıktı, güzel bir görsel değil; yön gösteren bir mühendislik raporudur.

Teslimat Kapsam
Ara & son rapor (PDF) Şartname-hizalı rapor; mesh özeti, türbülans modeli, yakınsama kaydı, sonuçlar ve kabul kriterleri
Native CFD modeli (opsiyonel) Kullanılan çözücünün kendi dosya formatında teslimi; müşterinin ortamında ileride revize edilebilir
Yönetici sunumu Teknik olmayan paydaşlar için özet slayt seti; risk haritası ve karar önerileri
Mitigasyon önerileri + birim bedelli re-run Kritik hotspot’lar için yerleşim/ekipman önerileri; talep hâlinde birim bedelle tekrar koşum

Zaman çizelgesi

Müşteri şartnamelerinin dayattığı sıralama; dış akış + baseline, ardından iç akış/layout optimizasyonu, en son transient şeklindedir. Bu sırayı projenin başında kilitliyor ve 15 günlük bir ön analiz kontrol noktasıyla teklif riskini en baştan kapatıyoruz. Tipik toplam süre 10–11 haftadır.

Hafta Aşama İçerik
1–2 Girdi & başlangıç Şartname kilitleme, geometri, ısı yükü listesi, iklim veri teslimi
3–5 Dış akış + baseline E1–E5 & I1–I2 paralel çalışma; müşteri ile 15 günlük checkpoint
6–7 Layout & mitigasyon I3 / I3.a / I4 / I5 iterasyonları; iki yönlü tasarım müzakeresi
8–9 Transient T1: utility fail → 3-restart → catcher jeneratör; sürekli soğutma muafiyeti değerlendirmesi
10–11 Final & kapanış Final teslimatlar, sunum, kabul & imza

CFD’den yatırım kararına: iklim zekâsı ve karar-hazır çıktılar

Geliştirdiğimiz her fiziksel model, UrClimate Tailor platformumuzla entegre edilebilir. Bu sayede aynı dijital ikiz; 2025–2100 arası gelecek iklim senaryoları, SSP bazlı ısınma yolları ve aşırı sıcak, kuraklık, rüzgâr, fırtına ile bileşik afet koşulları altında test edilir. Böylece yalnızca bugünkü performans değil, önümüzdeki onlarca yıl boyunca güvenlik marjlarının nasıl daraldığı ya da korunduğu da bilinir hâle gelir. Bu bağlantı; sınır koşullarını besleyen meteoroloji ve iklim verileri altyapımızla ve enerji modellemesi hizmetimizle aynı veri temelini paylaşır.

Mühendislik sonuçlarını yatırım ve operasyon kararlarına tercüme ediyoruz: CAPEX gerekçelendirmesi (N+1 mi N+2 mi), daha sıcak iklim koşullarına göre OPEX projeksiyonları, bankalar/sigorta şirketleri ve ESG denetçileri tarafından kullanılabilir çıktılar. Aynı saha için hesaplanan iklim maruziyeti UrClimate Score ve UrClimate Next üzerinden risk kantifikasyonuna, oradan da TSRS iklim riski raporlamasına girdi olur; soğutma tasarımını doğrulayan ekip ile sahanın iklim maruziyetini raporlayan ekip aynıdır.

Neden Alkazar

  • Telekom, savunma, bankacılık ve hyperscale tesislerde kanıtlanmış derin CFD uzmanlığı
  • Genel simülasyonlar değil, EN 50600 uyumlu mühendislik süreçleri
  • Sonradan eklenen çözümler değil, tasarım aşamasında iklime hazır yaklaşım
  • Fizikten → iklime → finansa uzanan tek çözüm ortağı

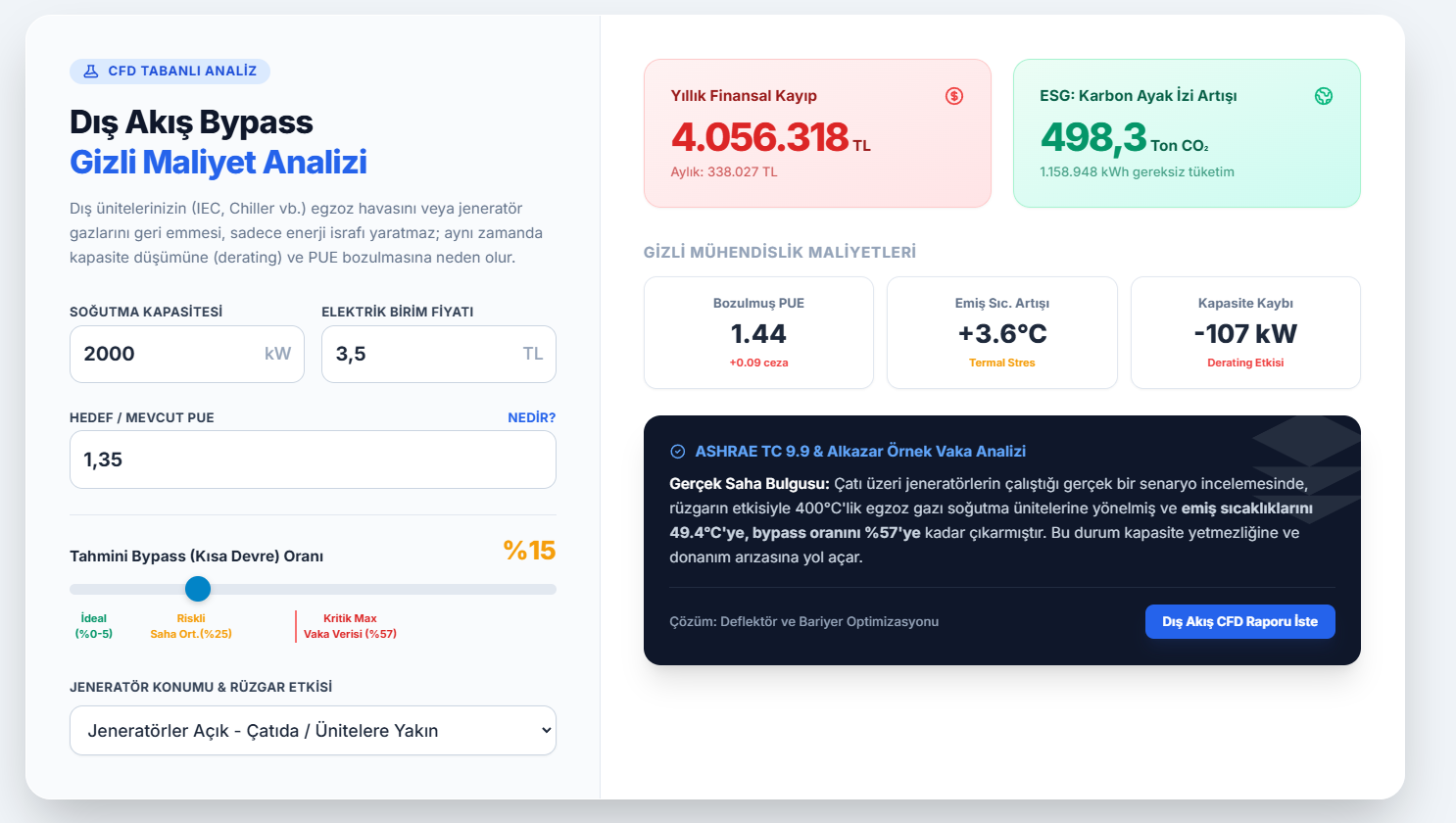

İlgili hesap aracı: bypass/resirkülasyon kayıp hesabı aracımızı deneyebilirsiniz.

Sık sorulan sorular

Veri merkezi CFD analizi hangi aşamada yapılmalı?
En yüksek faydayı kavramsal ve ön tasarım aşamasında verir; bu aşamada yerleşim, hava dağıtım şeması ve dış ünite konumu hâlâ değiştirilebilir. Uygulama aşamasında doğrulama ve devreye alma öncesi risk azaltma amacıyla kullanılır. Mevcut tesislerde kapasite artırımı öncesinde de yapılır.
Rack giriş sıcaklığı uyumu nasıl gösteriliyor?
Her kabin için giriş sıcaklığı dağılımı çıkarılır ve hedeflenen sınıfın önerilen aralığıyla karşılaştırılır. Çıktı tek bir ortalama değil, ihlal eden kabinlerin listesi ve ihlalin kaynağı (bypass, resirkülasyon, yetersiz debi) olarak verilir.
Jeneratör egzoz resirkülasyonu neden ayrı bir analiz gerektirir?
Egzoz, taze hava girişine veya kondenser emişine geri döndüğünde iki risk doğar: soğutma kapasitesinde kayıp ve jeneratör emiş havasının bozulması. Bu, bina içi modelle görülemez; çevre yapıları ve baskın rüzgâr yönlerini içeren dış akış modeli gerekir.
Neden statik değil zamana bağlı (transient) analiz?
Statik analiz, tasarım noktasında dengeye ulaşmış durumu gösterir. Kritik olan an ise geçiş anıdır: şebeke kesildiğinde, kompresörler durup yeniden devreye girene kadar sistemin termal ataleti belirleyicidir. Bu süreye Transient Resilience Window™ diyoruz; yalnızca zamana bağlı analizle ölçülebilir.
Hangi yazılımlarla çalışıyorsunuz?
Lisans satmadığımız için araç seçimini projenin gereksinimi ve müşterinin onaylı çözücü listesi belirler. Kurumsal bir çözücü standardınız varsa teslim o ortamda yapılabilir; yoksa proje için en uygun aracı öneririz.
Senaryo seti nasıl fiyatlanıyor?
E1–E5, I1–I5, T1 ve opsiyonel kalemlerin her biri, birim bedel üzerinden fiyatlanabilen bir mini-paket olarak kurgulanır. Hangi senaryoların gerektiği, sahanın sınıflandırmasına (Hybrid / Core / Edge / Elektrik Odaları) göre birlikte belirlenir.
Süreç tipik olarak ne kadar sürer?
Şartnamenin dayattığı sıralı akışla (girdi → dış akış + baseline → layout & mitigasyon → transient → final) tipik olarak 10–11 hafta sürer. Süreç başında 15 günlük bir ön analiz kontrol noktası, teklif riskini en baştan kapatır.
CFD sonuçları iklim riski raporlamasına nasıl bağlanır?
Aynı saha için hesaplanan iklim maruziyeti, UrClimate Score ve UrClimate Next üzerinden risk kantifikasyonuna, oradan da TSRS raporlamasına girdi olur. Soğutma tasarımını doğrulayan ekip ile sahanın iklim maruziyetini raporlayan ekip aynıdır.
Projeniz için kapsam çıkaralım: yerleşim planınızı, IT yükünüzü, soğutma şemanızı ve varsa Onaylı Yazılım Listenizi paylaşın; hangi senaryoların gerektiğini ve teslim edilecek çıktıları birlikte netleştirelim. İletişime geçin.
